i-Constructionに対応した2次元／3次元CAD「DynaCAD CUBE Ver.4」が新登場

株式会社ビーガルは2026年6月1日、国土交通省が推進する「i-Construction」を支援する2次元／3次元CADソフト「DynaCAD CUBE Ver.4」をリリースしました。i-Constructionとは、ICT（情報通信技術）を活用して建設現場の生産性を高める取り組みのことです。DynaCAD CUBE Ver.4は、DynaCADの使いやすさを引き継ぎながら、2Dでの図面作成・編集機能と3Dモデル作成機能を大幅に強化しています。

既存のDynaCADで作成したDCZファイルを読み込むこともできるため、これまで作成してきたデータを無駄にせず、2D図面の作成から3Dデータの活用まで、より柔軟に設計業務を進めることができます。

「DynaCAD CUBE Ver.4」の主な新機能

1. 2D作図・編集機能の強化

図面の種類や目的に合わせて、2Dモードと3Dモードを切り替えて使えます。直線や円、楕円、円弧曲線などの2D作図機能に加え、移動、コピー、変形、削除、属性コピーといった編集機能がより使いやすくなりました。操作に慣れていない方でもスムーズに作業できるよう、画面上にガイドメッセージが表示され、操作を助けてくれます。

2. 3Dモデリング機能の強化

3Dモデルの作成では、押し出し、回転、スイープ、削除といった機能を使って、自由な形を作ることが可能です。2D図面を元に3D形状を作れるため、これまでの設計データを活かしながら、3次元設計への移行をスムーズに進めることができます。

3. 最新のLandXML作成に対応

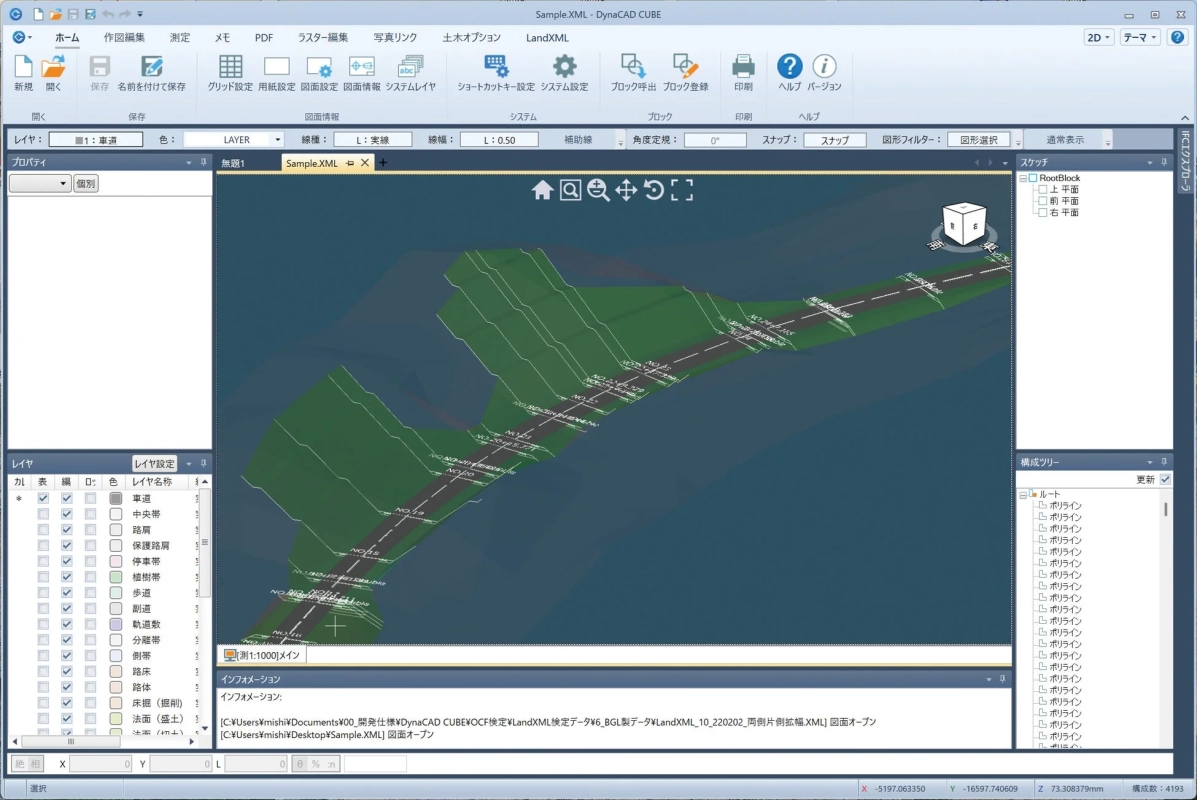

現状の地形データや平面図から、平面の形、縦方向の形、横方向の形を作り、LandXML形式で出力できるようになりました。LandXMLとは、土木分野で使われる、地形や道路などの3次元設計データをやり取りするための標準的なファイル形式です。特に「LandXML1.2に準じた3次元設計データ交換標準（案）Ver.1.7」（J-LandXML）という最新の基準に対応しており、この基準で定められた数量計算も行えます。

4. 点群変換セットの強化

レーザースキャナーなどで取得した、たくさんの点の集まりでできた3次元データである点群データを扱う「点群変換セット」が強化されました。これまで1,000万点までだった点数の制限がなくなり、より大規模な点群データを扱えるようになりました。また、点群の座標測定や2点間の距離測定など、点群データをさらに活用できる機能が追加されています。

5. ネットワークライセンスに対応

お客様の利用状況に合わせてライセンスを選べるように、ネットワークライセンスが用意されました。複数のパソコンで同時にCADソフトを使う場合でも、ライセンスを効率的に管理できるため、最適な形で導入できます。ネットワークライセンスは、自社のサーバーを使うHTTP版と、ビーガル社のサーバーを使うホスティング版に対応しています。

その他の便利な機能

3DPDF出力に対応

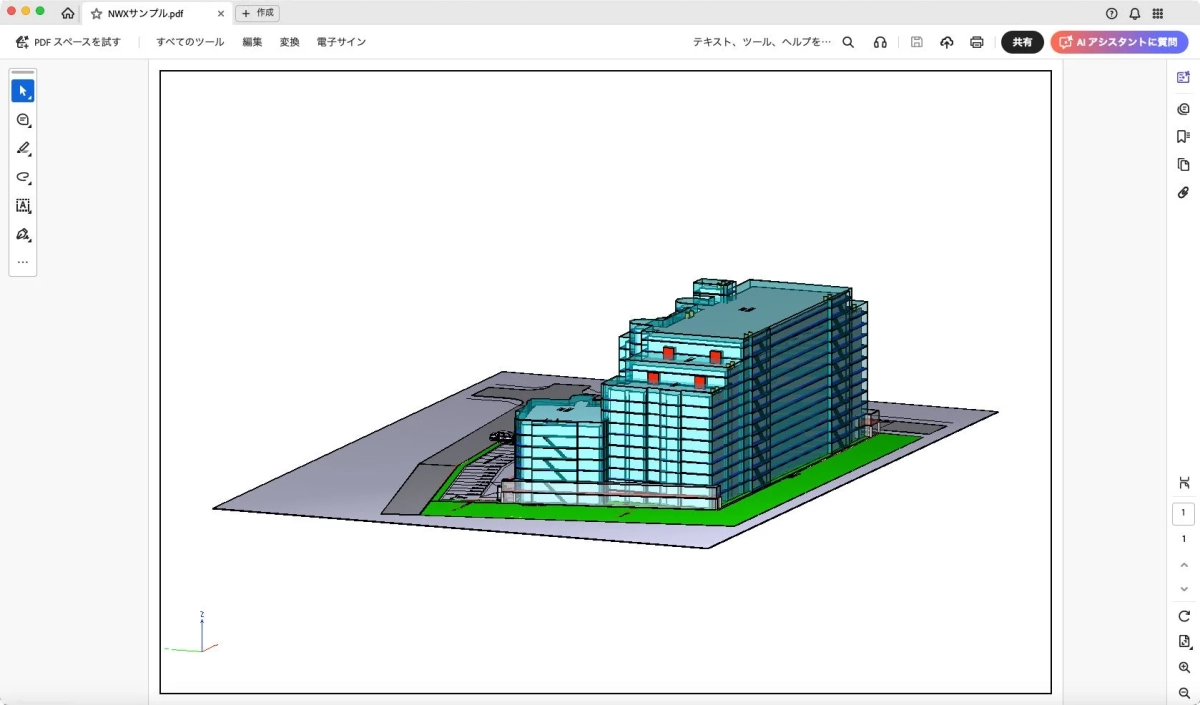

DynaCAD CUBEで作成した3次元データは、3DPDFとして出力できます。これにより、3DCADソフトを持っていない方にも3Dモデルを簡単に共有できます。発注者や協力会社、社内の関係者との情報共有が円滑に進むでしょう。

点群変換セット

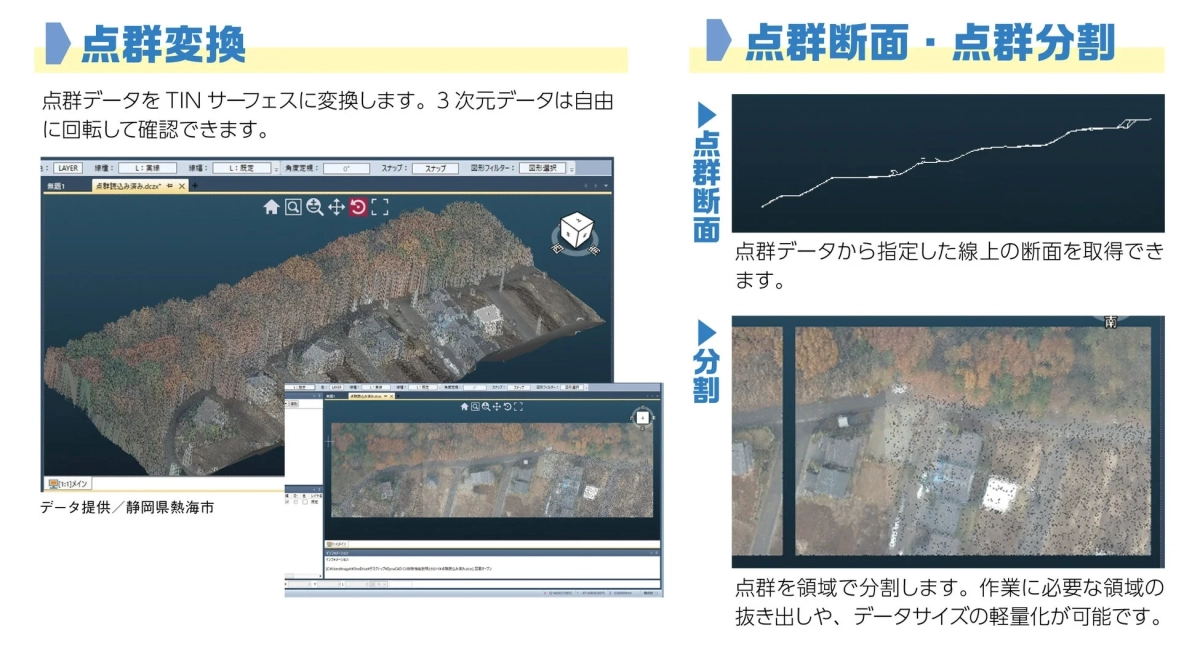

点群変換セットでは、点群データをTINサーフェス（三角形の面で構成された地形モデル）に変換できます。点群データは3次元で自由に回転させて確認することが可能です。点群座標測定、点群2点距離測定、点群断面取得、点群分割、格子フィルター、カラーフィルター、サーフェス面作成・削除といった機能も搭載されており、点群データを活用した設計や確認業務をサポートします。

対応データ形式と動作環境

DynaCAD CUBE Ver.4は、様々なデータ形式に対応しています。

入力形式: DCZX、DCZ、J-LandXML、IFC、DWG、DXF、LAS、DM、APA、SIMA、地籍フォーマット2000
出力形式: DCZX、J-LandXML、DWG、DXF、SIMA、地籍フォーマット2000

動作環境:

対応OS: Microsoft Windows 11 64bit
必要メモリ: DynaCAD CUBEが8GB以上、点群変換セットは16GB以上を推奨
解像度: 1,280×1,024以上

ライセンス形態は、アクティベーション、サブスクリプション、ネットワークライセンスから選べます。

今後の展望

株式会社ビーガルは、建設分野におけるi-ConstructionやBIM/CIM（Building/Construction Information Modeling, Management）への対応を支援するため、DynaCAD CUBEの機能強化を続けていく方針です。2D図面、3Dモデル、LandXML、点群データなどを幅広く活用できるCAD環境を提供することで、設計・施工・維持管理といった業務の効率化とデータ活用を進めていくとしています。
