コンクリート工事の品質向上へ！ARシステムに「深さ検知機能」が追加

AR締固め管理システムに新機能「バイブレータの挿入深さ検知機能」が追加

株式会社イクシスは、鹿島建設株式会社と共同で、コンクリートを打つ際にバイブレータが決められた深さまで入っているかを確認できるセンサーなどの技術を開発しました。この新しい機能は、イクシスが提供している「AR締固め管理システム」に追加され、実際の建設現場でのテストを通じてその効果が確認されています。

開発の背景：コンクリート品質の重要性

コンクリートを高い場所に打つ場合、通常は複数回に分けて打ち重ねます。このとき、バイブレータの挿入が不十分だと、上と下のコンクリートがうまく一体化せず、「コールドジョイント」という問題が起きる可能性があります。この問題を防ぐため、「コンクリート標準示方書」では、バイブレータを下層のコンクリートに約10cm挿入することが標準とされています。

イクシスは以前から、バイブレータでコンクリートを固める時間を数値で管理し、目で見てわかるようにする「AR締固め管理システム」（NETIS KT-230163-VE）を開発し、全国の建設現場で使われています。

AR締固め管理システム: https://www.ixs.co.jp/ar_compaction/
NETIS KT-230163-VE: https://www.netis.mlit.go.jp/netis/pubsearch/details?regNo=KT-230163

今回、このシステムに新たに「バイブレータの挿入深さ検知機能」（以下、「深さ検知機能」）が追加開発されました。

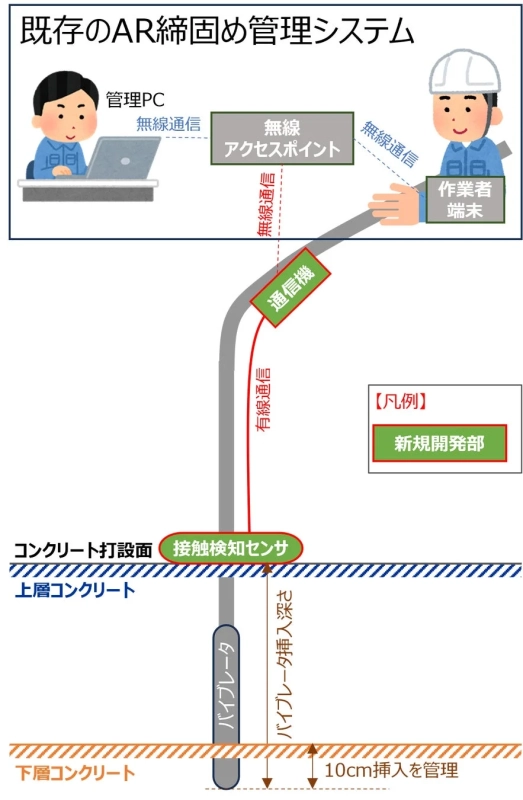

「深さ検知機能」の仕組み

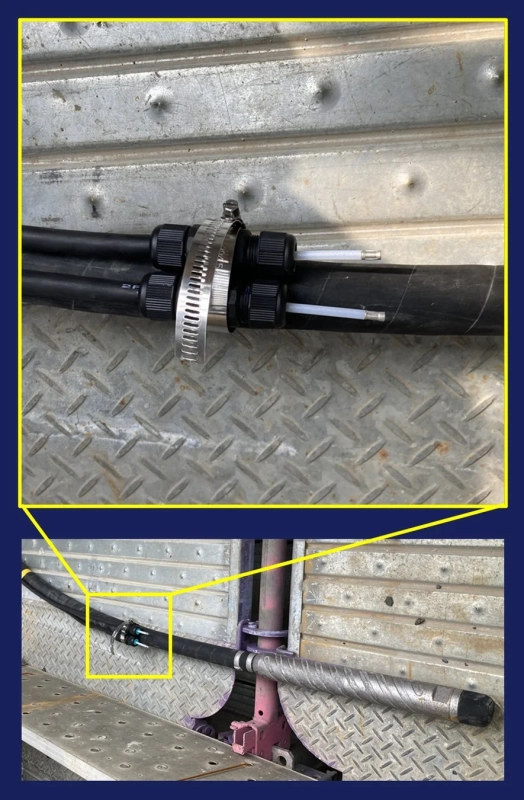

この新機能では、コンクリートの打設面に触れるとそれを感知するセンサーが開発されました。このセンサーをバイブレータの特定の高さに取り付けることで、バイブレータが指定された深さまで挿入されたかを検知できます。

センサーが検知した結果は、既存の「AR締固め管理システム」に送られ、バイブレータの挿入深さも考慮しながら締固め時間を管理できるようになりました。

実際の現場での効果

このシステムを実際のコンクリート打設現場で試したところ、センサーは正しく動き、バイブレータが決められた深さまで挿入されていることをリアルタイムで確認できました。

特に、今回の検証現場では型枠の幅が30cmと狭く、コンクリートの打設面が作業員の足元から3m以上深い位置にあったため、作業員が目視で正確な挿入深さを把握することは非常に難しい状況でした。このような場合でも、バイブレータの挿入深さを客観的にリアルタイムで測れるため、コンクリートの品質管理にとても役立つことが確認されました。

今後の展開

イクシスは、今回開発された深さ検知機能を、既存の「AR締固め管理システム」とともに全国の建設現場に提供していく予定です。また、今後もコンクリート打設時の品質管理を、客観的な測定によって目で見てわかるようにし、記録できる技術やシステムの開発を進めていくとのことです。

株式会社イクシスについて

イクシスは「ロボット×テクノロジーで社会を守る」を目標に掲げています。ロボットやAI、XR（VR/ARなどの複合現実）、3Dデータソリューションを組み合わせたサービスを社会に広めることで、社会・産業インフラ業界のDX（デジタルトランスフォーメーション）を支援し、社会の課題解決に貢献することを目指しています。
