鉄建建設、3Dモデル活用で配筋検査を効率化 「NuBas」導入で品質向上と省力化を実現

鉄建建設、3Dモデル活用で配筋検査を効率化 「NuBas」導入で品質向上と省力化を実現

鉄建建設株式会社は、鉄筋コンクリート構造物の配筋検査をより効率的に行うため、アイセイ株式会社が提供する点群処理ソフト「NuBas」を活用した新しい検査手法を導入しました。

導入の背景と目的

これまでの配筋検査は、複数の担当者が計測、写真撮影、書類作成を行う必要があり、多くの時間と手間がかかっていました。近年はデジタル技術による効率化が進んでいるものの、建物の品質をしっかり管理するためには、検査する箇所（ロット数）が増えがちで、準備や運用での負担が課題でした。

鉄建建設は、「NuBas」の持つ、たくさんの点の集まりで形を表したデータ（点群データ）から、建物の設計図（平面モデル）や、鉄筋の形を立体的に表す（3Dモデル）機能に注目しました。これらの機能と、鉄筋の太さ（鉄筋径）に応じたモデル化、鉄筋の配置や本数を自動で測り数値化する機能を組み合わせることで、配筋検査の作業を効率化することを目指しました。

また、これまでの抜き取り検査では、配筋全体の状況を記録として残すことが難しかったのですが、今回の新しい手法の導入により、配筋全体を3Dモデルとして記録できるようになりました。

新しい配筋検査システム「NuBas」の概要

このシステムでは、まず3Dスキャナを使って現場の配筋状況を計測します。その後、そのデータを「NuBas」に取り込み、パソコン上で処理を行います。

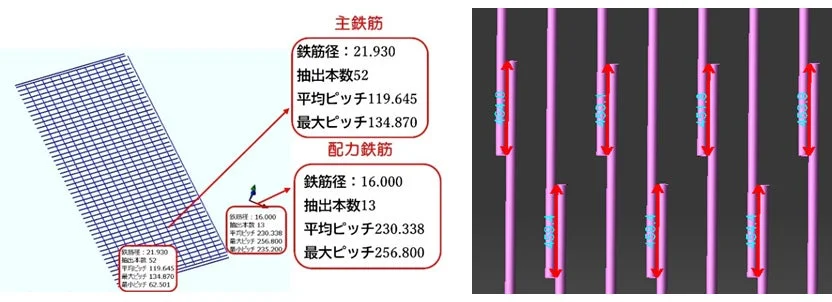

取得したデータから基準となる鉄筋を選ぶと、鉄筋径が自動で抽出され、実際の配筋状況に合わせた3Dモデルが作られます。

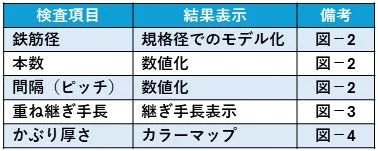

この手法によって、以下の項目について検査が可能となります。

• 鉄筋径

• 本数

• 間隔（ピッチ）

• 重ね継手長（鉄筋同士をつなぐ長さ）

• かぶり厚さ（鉄筋を覆うコンクリートの厚さ）

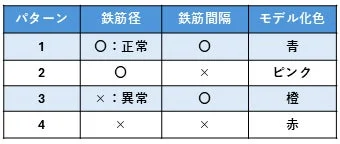

鉄筋径や間隔については、モデル作成時に入力された設計値や基準値と比べ、基準から外れている部分は色を変えて表示します。

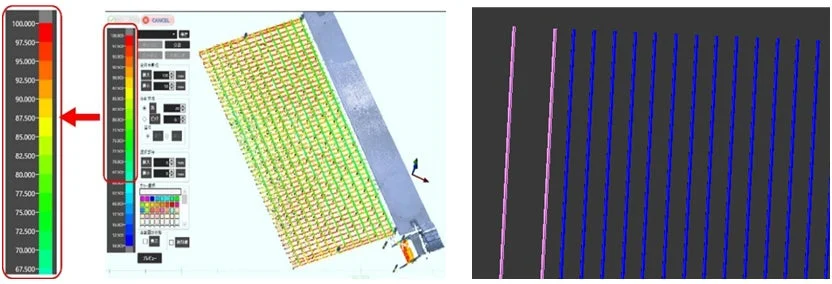

また、かぶり厚さについては、設計された厚さとの違いを色分けされた図（カラーマップ）で分かりやすく表示します。

これにより、配筋全体の出来上がりの状態を、目で見て直感的に把握できるようになります。

今後の展望

今回の新しい配筋検査手法の導入により、配筋検査にかかる人員を減らすことが可能になりました。今後は、配筋の状態によって確認が難しい場所についても、適切なタイミングで3Dスキャンを行うことで、課題を解決していく方針です。

点群データの処理から計測結果の数値化までを一貫して行うシステムは、今年度中に完成する見込みで、その後は全国の現場へ順次導入を進めていく予定です。さらに、システム内の操作の自動化や、作業を分担する仕組み作りにも取り組み、業務の効率化と品質の向上の両立を目指します。

本開発は、東京大学大学院工学系研究科「i-Constructionシステム学」寄付講座との共同研究として行われています。

• 東京大学大学院工学系研究科「i-Constructionシステム学」寄付講座HP:
  https://www.i-con.t.u-tokyo.ac.jp/
