TIS千代田システムズ、AI活用でプラント図面作成と設備競合チェックの特許取得 – 作業工数を50%以上削減へ
TIS千代田システムズは、AI（人工知能）を活用した2つの新しい技術で特許を取得したことを発表しました。これらの技術は、製造・プラント業界向けのDX（デジタルトランスフォーメーション）ソリューション「Dynamic Flow Navi」に組み込まれ、図面作成や設備チェックの作業を大きく効率化します。
背景にある業界の課題
製造・プラント業界では、ベテラン技術者の退職や人手不足、設備の老朽化といった問題が重なり、設計、運転、保全といった業務の効率化が急務となっています。特に、配管や機器の系統を示す「P&ID（配管計装図）」は、紙やPDFなどの画像データとして管理されることが多く、必要な情報を探したり、手作業で確認したりするのに多くの時間と手間がかかっていました。
このような状況の中、P&IDのような図面も「見る」だけでなく「活用する」ことが求められています。TIS千代田システムズは、長年の経験をもとに「Dynamic Flow Navi」を開発してきましたが、既存の図面をさらに効率的に使うためには、デジタル化作業の自動化と、作業工程に合わせた設計の検証をより高度にすることが必要でした。そこで、AIを使った図面読み取り技術と、設備が競合している状態を自動で判断し、分かりやすく表示する技術の開発を進め、今回の特許取得に至りました。
2つの特許技術で作業工数を大幅削減
「Dynamic Flow Navi」は、図面をもとにしたシミュレーション、運転実績の登録、設備競合チェックまでを一貫してサポートします。今回取得した特許技術を組み合わせることで、図面のデジタル化から設計の検証までの一連の作業が効率的になり、作業にかかる時間を50%以上削減できるとされています。
1. AIによる図面データの自動生成技術
この技術は、図面を画像として取り込み、AIが配管やバルブ、機器といった図面の要素やそれらのつながりを自動で認識します。そして、画面上で確認や操作ができるデジタルな図面データを自動で作ります。これまでは手作業で行っていた図面の書き写しやデータ化の作業が大幅に減るため、「Dynamic Flow Navi」を使った素早いシミュレーションや情報活用が可能になります。
特許概要
-
特許番号：特許第7841157号
-
特許登録日：2026年3月27日
-
特許権者：TIS千代田システムズ株式会社
2. 設備競合状態の自動判定・可視化技術

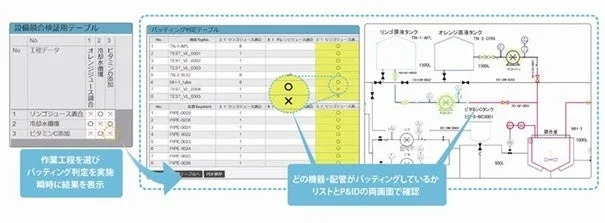

この技術は、各作業工程でのバルブの開閉状態を調べて、流体がどのように流れるかを分析します。これにより、設備同士の競合によって異物が混ざってしまう可能性があるかどうかをすぐに判断し、どの機器や配管が競合しているかを特定します。紙やPDFのP&IDを目で見て確認する作業と比べて、正確さとスピードが格段に向上します。また、設計が変わるたびに発生する検証作業の効率化にも役立ちます。
特許概要
-
特許番号：特許第7873326号
-
特許登録日：2026年6月3日
-
特許権者：TIS千代田システムズ株式会社
「Dynamic Flow Navi」について
「Dynamic Flow Navi」は、複雑な系統を持つプラントや工場での設計、運転、保全業務のDXを支援するソリューションです。デジタル化されたP&ID上で、バルブの開閉や回転機器のON/OFFによる流体経路の変化をシミュレーションできます。これにより、紙のP&IDを一つ一つ手作業でなぞったり色を塗ったりする手間なく、設計の確認や工事計画の作成などが可能になります。
詳細は以下のページで確認できます。
https://www.tc-systems.co.jp/service/petrochemicals/dynamicflownavi/
今後の展望
TIS千代田システムズは、これからもAIや最新技術を使って「Dynamic Flow Navi」の機能をさらに広げていく予定です。図面の読み取り精度を高め、活用できる範囲を広げることで、プラント業務の効率化とDXの推進に貢献していきます。
また、今回の特許取得で確立した技術を基盤として、石油・化学・医薬業界など、様々な産業分野に展開し、設計の品質向上と安全性の確保に役立てていく方針です。
